Un petit apercu de la révision effectuée avec passion pour redonner une nouvelle jeunesse à ce garde temps.
Cette montre est arrivée à l'atelier pour une simple révision. Rien de spectaculaire, mais ce modèle particulier m'a donné envie de faire ce petit reportage photo. En effet, ce n'est pas tous les jours qu'on a l'occasion de voir les entrailles de la montre de James Bond.
Il s'agit d'une Rolex Submariner, modèle 5508 avec un cadran chocolat. Elle a une très belle patine.
Dans ce reportage, nous passerons rapidement sur les grandes étapes de la révision pour nous attarder en particulier sur la pose d'un verre neuf à l'aide du matériel spécifique à la marque Rolex.
J'attaque par la dépose du bracelet à mailles extensibles :
Puis, j'ouvre la boite à l'aide de ma potence et je dépose le mouvement et j'ote les aiguilles puis le cadran :
Je retourne ensuite le mouvement pour déposer la partie remontage automatique :
Je retourne encore le mouvement pour travailler coté cadran où je dépose le remontoir :
On aperçoit à cette étape les pièces déjà déposées :
Je dépose le rocher du barillet et on aperçoit clairement de la crasse : une révision était nécesaire !
La montre passe alors quelques dizaines de minutes dans la machine à laver puis le ressort et la minuterie seront démontés et huilés tel qu'illustré en détail lors de la révision de la GMT Master 16750.
Ceci fait, voilà le mouvement tout propre :
Le remontoir posé et graissé :
La partie remontage automatique après nettoyage, prête à reprendre place sur le mouvement :
Retour côté cadran, ou les dernières pièces prennent place, puis le cadran et les aiguilles :
Je m'occupe ensuite du boitier, et c'est sur ce point de la révision que je vais insister, en particulier avec la pose du verre neuf, un Tropic de 16 (particulièrement difficile à dénicher).
La couronne est débarassée de son vieux joint sec. Un joint neuf sera posé, de même qu'un joint torique neuf dans le tube.
Je pose le verre sur la carure. On le pose à la main.
C'est alors qu'une étape intéressante intervient : la pose de la bague de tension, qui se réalise à l'aide d'une presse et de tasseaux spécifiques.
Ces tasseaux sont dédiés exclusivement à la pose des verres pour montres Rolex et Tudor. Cependant, ils sont destinés à être utilisés avec une presse Bergeon spécifique que je ne possède pas. Comme la majorité des horlogers, je possède par contre une presse Robur destinée à la pose des verres génériques... Pour utiliser ces tasseaux Rolex, je réalise alors un adaptateur au tour.
On voit clairement sur la photo ci-après la différence de diamètre entre un tasseau Robur - à gauche, et pointé par le stylo - et un tasseau Bergeon - à droite.
En passant un vieux tasseau abimé Robur au tour, on le perce, on le tarode et on lui insère une vis, de telle manière qu'on obtient ceci :
Il ne reste qu'à dresser la surface qui dépasse, et on obtient ceci :
On essaye, et ca se monte plutôt bien !
On est alors prêt pour poser le verre Rolex Tropic 16 :
J'emboite le mouvement préalablement réglé au chronocomparateur et voilà ce que ca donne :

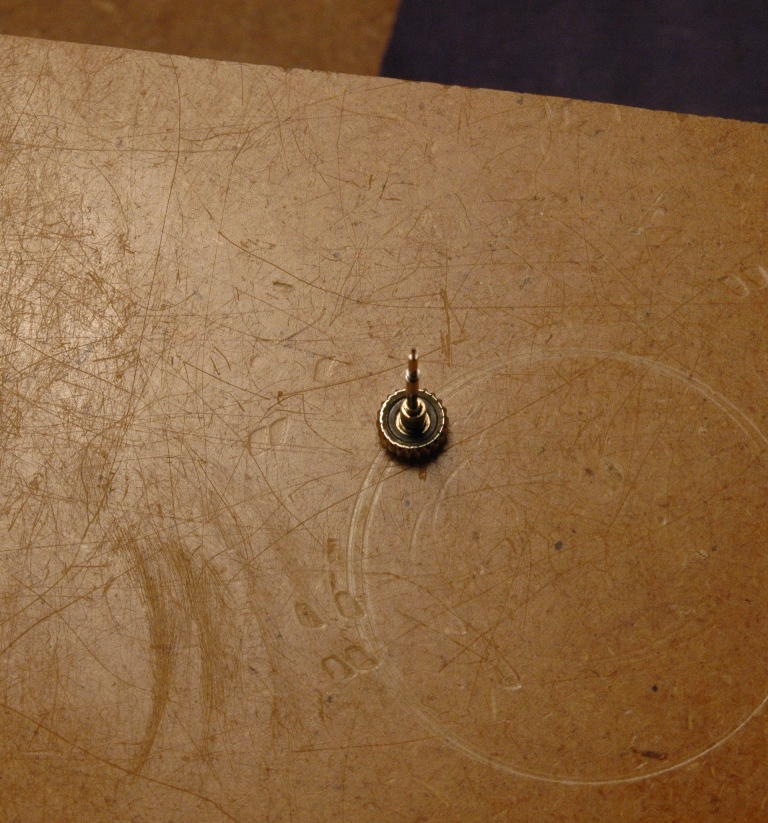

Le joint plat spécifique pour la couronne Rolex :
Un joint de fond de boite neuf :
Puis repose de la lunette tournante, et c'est fini !
